機架式交直流電源防雷箱

※KBT-Z380價格熱線13874906936

※產品型號：KBT-Z380

一、工作原理

當線路由于遭到二次感應雷擊或操作過電壓時，防雷器動作，將瞬時過電壓短路泄放到大地，從而達到保護設備和人身安全的作用。

二、適用范圍

KBT-Z380系列機架式交直流電源防雷箱采用19英寸標準機架式結構，適合TT、IT、TN-C、TN-C-S等各種電網制式的三相電源系統，如各種配電站、配電房、配電柜、開關箱等，防止雷擊產生的脈沖浪涌及瞬間過電壓對用電設備造成損害。該系列電源防雷箱并聯安裝在電源線路上，不影響電源線路的正常工作；工作狀態指示燈，用于指示防雷器的工作狀態；雷電計數器，方便用戶了解線路遭受雷電入侵的頻次。

該產品設計新穎獨特、內部結構技術領先、質量安全可靠，可簡便靈活地安裝在世界各國各種 19 英寸標準機柜和各種非標準機柜及高科技領域的電子電氣設備上。KBT-Z380系列能使配套機柜和電子電氣電設備渙然一體、是機柜和電子電氣設備電源分配單元追求國際領先的象征，也是你最好的選擇。

           三、主要特點

l      1、標準19”機架式2U設計，安裝于標準機柜內，使用方便。

l      2、核心器件采用高質量壓敏電阻，通流容量大，輸出殘壓低，響應速度快。

l      3、并聯保護模式，保護精細，不影響電源線路的正常工作，安全可靠。

l     4、配有2路直流電源保護端口，通用性強，可同時保護多臺設備。

l     5、集交直流防雷于一體，技術領先，簡便靈活。

l     6、具備狀態指示指示，可監控防雷器工作狀態。

l     7、外形堅固、美觀，安裝簡單方便。

四、安裝說明

1、      防雷箱應安裝于19英寸標準機架配電柜中；

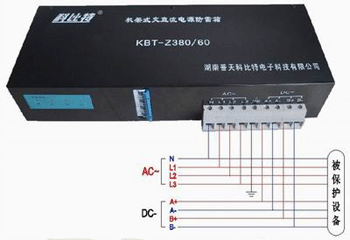

2、      防雷箱均應并聯安裝在被保護的電源線路上（包括凱文接線方法），接線用過線口在防雷箱的下方，并有接線標識，嚴格按照左零右火設計；

3、      電源連接線第一級≥16mm，第二級≥10mm，第三級≥6mm；接地線第一級≥25mm，第二級≥16mm。，第三級≥10mm。，連接線應采用多股銅線，長度大于0.5米時要適當增加銅線的截面積；

4、      安裝或拆卸防雷箱時必須先斷開電源，嚴禁帶電操作；

5、      安裝好后應檢查連接導線是否擰緊，防雷箱的自動斷路器是否合上，一切正常后方能通電，這時防雷箱的指示燈亮綠色光（表示防雷箱工作正常）。

 五、使用說明

1、      用戶單位應制定防雷設施管理制度，并指定專人管理；

2、      定期檢查（測）防雷箱的工作情況，雷雨過后及時查看，嚴禁已老化的防雷箱未經修復而繼續使用；

3、      防雷箱的某個指示燈亮紅光或熄滅，則對應的防雷元件已經老化或被雷擊損壞，應及時更換或送生產廠家維修。
